換熱器選型計算

板型選擇

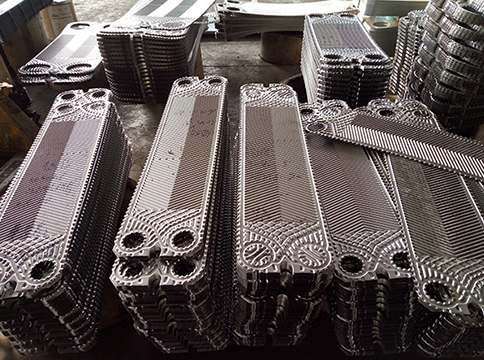

板片型式或波紋式應根據換熱場合的實際需要而定。對流量大允許壓降小的情況，應選用阻力小的板型，反之選用阻力大的板型。根據流體壓力和溫度的情況，確定選擇可拆卸式，還是釬焊式。確定板型時不宜選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。

流程和流道的選擇

流程指板式換熱器內一種介質同一流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的方式連接起來，以形成冷、熱介質通道的不同組合。

流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到最佳的傳熱效果。因?yàn)樵趥鳠岜砻鎯蓚?cè)對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上，拆裝方便。

壓降校核

在板式換熱器的設計選型時，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止。

計算方法

關于傳熱系數和壓降的計算，由各個廠家產品的性能曲線計算得到。性能曲線（準則關聯式）一般來自于產品的性能測試。對于缺少性能測試的板型，也可通過參考尺寸法，根據板型的特性幾何尺寸獲得板型的準則關聯式，國際上的一些通用軟件均采用這種方法。

選型軟件

關于板式換熱器的選型軟件，一般各自廠家根據自己的板型都有自己的選型軟件。國際上通用的軟件有HTRI，HTFS等。通用的計算軟件公開的很少，國內一些網站如換熱支持網站提供了提供了板式換熱器的在線計算軟件，可供參考使用。

設計特點

1、高效節能：其換熱系數在3000～4500kcal/m2?°C?h，比管殼式換熱器的熱效率高3~5倍。

2、結構緊湊：板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。

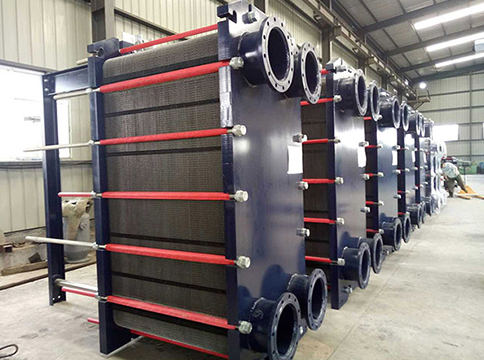

3、容易清洗拆裝方便：板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。

4、使用壽命長：板式換熱器采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。

5、適應性強：板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣；可適用于各種不同的、工藝的要求。

6、不串液，板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。

應用領域

板式換熱器已廣泛應用于冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、輕紡、船舶、供熱等部門，可用于加熱、冷卻、蒸發、冷凝、殺菌消毒、余熱回收等各種情況。

太陽能利用：參與太陽能集熱板中傳熱介質乙二醇等防凍液熱量交換過程，以達到利用太陽能目的。

化學工業：制造氧化鈦、酒精發酵、合成氨、樹脂合成、制造橡膠、冷卻磷酸、冷卻甲醛水、堿炭工業、電解制堿。

鋼鐵工業：冷卻淬火油，冷卻電鍍用液、冷卻減速器潤滑油、冷卻軋制機、拉絲機冷卻液。

冶金行業：鋁酸鹽母液的加熱和冷卻，冷卻鋁酸鈉，煉鋁軋機潤滑油冷卻。

機械制造業：各種淬火液冷卻，冷卻壓力機、工業母機潤滑油，加熱發動機用油。

食品工業

制鹽，乳品，醬油，醋的殺菌、冷卻，動植物油加熱、冷卻，啤酒生產中啤酒、麥芽汁的加熱冷卻，制糖，明膠濃縮，殺菌、冷卻，制造谷氨酸鈉。

紡織工業：各種廢液熱回收，沸騰磷化纖維的冷卻，冷卻粘膠液，醋酸和酸醋酐的冷卻，冷卻堿水溶液，粘膠絲的加熱和冷卻。

造紙工業：冷卻黑水，漂白用鹽、堿液的加熱、冷卻，玻璃紙廢液的熱回收，加熱蒸煮酸，冷卻氫氧化鈉水溶液，回收漂白張紙的廢液，排氣的凝縮，預熱濃縮紙漿似的廢液。

集中供暖

熱電廠廢熱區域供暖，加熱生活用水，鍋爐區域供暖。

油脂工業：加熱、冷卻合成洗滌劑，加熱鯨油，冷卻植物油，冷卻氫氧化鈉，冷卻甘油、乳化油。

電力工業：發電機軸泵冷卻，變壓器油冷卻。

船、舶：柴油機，中央冷卻器，卸套水冷卻器，活塞冷卻器，潤滑油冷卻器，預熱器，海水淡化系統（包括多級及單級）。

海水養殖育苗：

配套鍋爐給育苗海水升溫已節約煤炭的使用，從而節能環保提高效率。

其他：醫藥、石油、建陶、玻璃、水泥、地?zé)崂玫?。[3]

常見故障

外漏

主要表現為滲漏（量不大，水滴不連續）和泄漏（量較大，水滴連續）。外漏出現的主要部位為板片與板片之間的密封處、板片二道密封泄漏槽部位以及端部板片與壓緊板內側。

串液

主要特征為壓力較高一側的介質串入壓力較低一側的介質中，系統中會出現壓力和溫度的異常。如果介質具有腐蝕性，還可能導致板式換熱器密封墊片的腐蝕。串液通常發生在導流區域或者二道密封區域處。

壓降大

介質進、出口壓降超過設計要求，甚至高出設計值許多倍，嚴重影響系統對流量和溫度的要求。在供暖系統中，若熱側壓降過大，則一次側流量將嚴重不足，即熱源不夠，導致二次側出溫度不能滿足要求。

供熱溫度不能滿足要求

主要特征是出口溫度偏低，達不到設計要求。
